Die Software berechnet die Lebensdauer von Wälzlagern nach ISO/TS 16281 bzw. DIN 26281 unter Berücksichtigung der Innengeometrie des Lagers. Über die Lastverteilung im Wälzlager werden auch Lagerspiel und Kippwinkel in der Lebensdauer berücksichtigt.
Die folgenden Lagertypen werden unterstützt:
- Radialrillenkugellager
- Axialrillenkugellager
- Radialschrägkugellager ein- und zweireihig
- Axialschrägkugellager ein- und zweireihig
- Vierpunktlager als Axial- oder Radiallager
- Dreipunktlager
- Pendelkugellager ein- und zweireihig
- Duplexlager
- Radialzylinderrollenlager ein- und zweireihig
- Axialzylinderrollenlager
- Radialkegelrollenlager ein- und zweireihig
- Axialkegelrollenlager
- Tonnenlager
- Pendelrollenlager
- Axialpendelrollenlager
- Kreuzrollenlager als Axial- oder Radiallager
- Schrägrollenlager als Axial- oder Radiallager
Weitere Lagertypen werden zukünftig ergänzt.

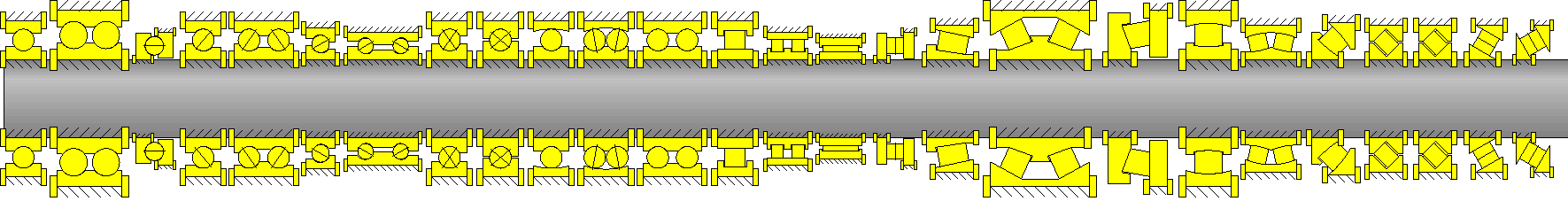

Unterstützte Lagertypen
Die Innengeometrie der Lager wird vom Benutzer vorgegeben, kann alternativ aber auch aus den Tragzahlen approximiert werden. Die Berechnung liefert zur vorgegebenen Belastung (Kraft und Kippmoment bzw. Neigung) die Pressungsverteilung auf die Wälzkörper und die Referenzlebensdauer nach ISO/TS 16281 (DIN 26281). Eine vereinfachte Berechnung für ein Rillenkugellager ist auch online verfügbar.
Neben der Berechnung eines Einzellagers, können auch Lagersätze berechnet werden. Beispiele wären ein Satz von Spindellagern, ein Drehkranz als 8-Punktlager aus zwei Vierpunktlagern, ein Satz von Zylinderrollenlagern als Planetenradlagerung.
Folgende Effekte werden berücksichtigt:
- Lagerspiel
- Spieländerung durch Pressung und Temperatur
- Fliehkraft und Kreiseleffekt
- Elastische Aufweitung von Lagerringen
- Lagerschmierung in der modifizierten Referenzlebensdauer
- Einfluss von Rollen oder Laufbahnprofilierung
- Lastkollektive
- Elastische Deformation des Aussenringes für Stützrollen (Zusatzmodul)
- Integration in eine Wellenberechnung
Die wichtigsten Resultate sind:
- Lastverteilung im Lager
- Hertzsche Pressung zwischen Wälzkörpern und Laufbahn
- Reaktionskräfte/-momente bzw. Verschiebungen/Kippwinkel
- Lagerlebensdauer nach DIN 26281 (ISO/TS 16281) sowie nach ISO 281
- Steifigkeitsmatrix
- Druckwinkelverlauf bei Kugellagern
- Kugelvor-/nachlauf
Lagerdatenbanken von SKF und Schaeffler (FAG, INA) mit Katalogdaten stehen zur Verfügung. HQW, GMN, IBC und CSC stellen auf Anfrage verschlüsselte Datenbanken mit Innengeometrie zur Verfügung. Die Resultate der Wälzlagerberechnung werden sowohl als Protokoll als auch graphisch ausgegeben. Die Software Dokumentation, eine Kurzbeschreibung, eine Präsentation und ein Beispielreport für ein Vierpunktlager sind verfügbar. Eine Demoversion finden Sie unter Downloads. Die Software ist auf Deutsch, Englisch, Französisch, Spanisch, Chinesisch, Koreanisch und Japanisch verfügbar. Als erster Eindruck ist auch ein Video verfügbar.
