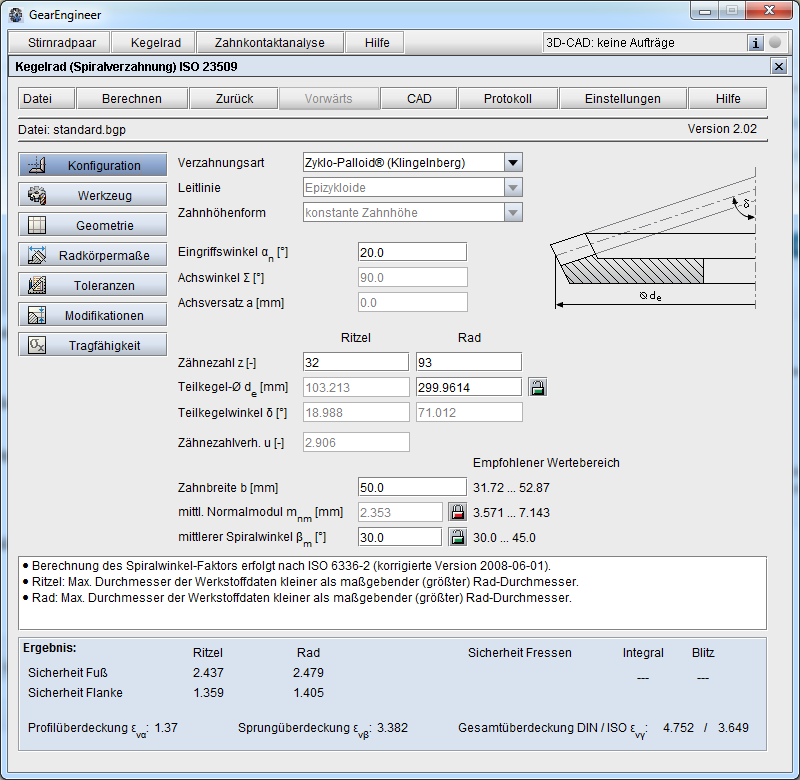

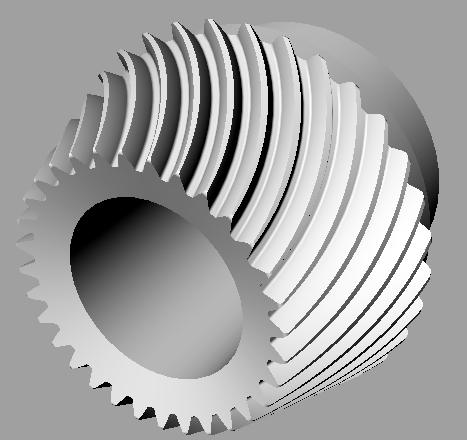

Der GearEngineer von GWJ Technology erlaubt die Berechnung und Ausgabe der exakten Zahnformen von Stirnrädern, Kegelrädern und Spiralkegelrädern. Diese Zahnformen im IGES- oder STEP-Format können für die Fertigung der Verzahnungen auf Universal-Fräsmaschinen verwendet werden.

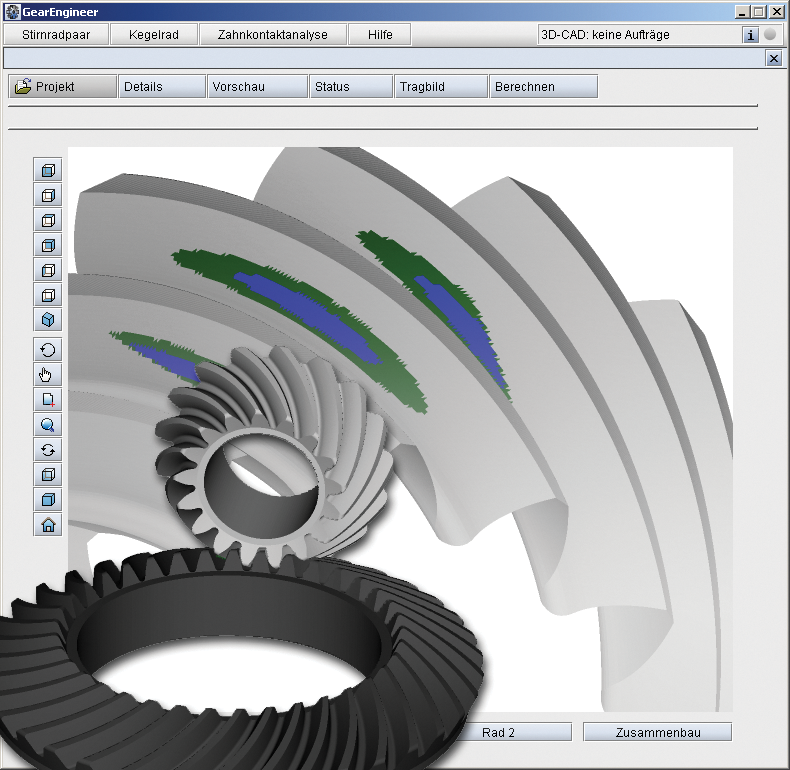

Die Geometrie von Stirnrädern enthält die vorgegbenen Profil- und Flankenlinienkorrekturen sowie die durch das Werkzeug bestimmte Fussrundung. Kegelräder werden durch die Simulation der Herstellung berechnet und enthalten daher auch die durch die Werkzeugparameter bestimmten Balligkeiten. Zusätzlich zur Berechnung der 3D-Geometrie steht auch eine Festigkeitsberechnung nach DIN/ISO sowie eine lastfreie Zahnkontaktanalyse zur Verfügung.
Der GearEngineer ist das richtige Werkzeug zur Erzeugung von 3D -Geometrie zur Fertigung von Verzahnungen. Für die Darstellung in einem CAD-Modell reichen auch die Schnittstellen des eAssistant aus.
