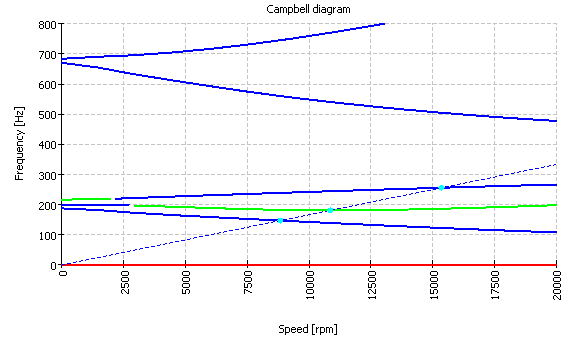

Die Möglichkeiten zur Erstellung eines Campbell Diagramms in der Wellenberechnung wurden erweitert.
Hier am Beispiel eines einfachen Rotors mit Lagervorspannung.
In der Berechnung der Eigenfrequenzen werden sowohl Torsionsschwingungen als auch Axial- und Radialschwingungen berücksichtigt. Im Campbell Diagramm werden diese in unterschiedlichen Farben markiert. (Rot: Torsion, Grün: Axial, Blau: Radial). Im Beispiel ist zu sehen, dass eine Eigenform von einer Axialschwingung in eine Radialschwingung übergeht. Die axialen und radialen Bewegungen der Welle sind über die vorgespannten Rillenkugellager miteinander gekoppelt.Kritische Drehzahlen können zusätzlich durch einen Punkt markiert werden.
